ARDUBLOCKLY : vraiment simple

Le plus simple :
faire clignoter une LED
Nombre de visites :
126




Tout d'abord, qu'est-ce qu'un programme ?

(Question à l'usage des enfants de 9 à 11 ans... et de 98% des adultes).




Si vous posez cette question : «quelle est la succession d'actes élémentaires nécessaires pour faire clignoter une LED ? »

... vous aurez presque immanquablement la réponse suivante : «on allume, puis on éteint».

Cela semble simple et évident.

Cependant une réponse sérieuse aurait été :

  • on allume ;

  • on attend ;

  • on éteint ;

  • on attend ;

  • on recommence indéfiniment (ou presque).



Ceci est la suite des opérations élémentaires.

... mais ce n'est pas encore la liste complète des opérations à effectuer pour obtenir un vrai programme.





Alors finalement, que faut-il pour faire clignoter cette LED ?

Il faut décrire en détails la décomposition du problème en ses actions élémentaires :

  • dire sur quelle sortie de la carte ARDUINO est connectée la LED ;

  • activer cette sortie ;

  • attendre un certain temps ;

  • désactiver la sortie ;

  • attendre de nouveau ;

  • ... et inclure tout cela dans une boucle de répétition infinie.






... et en « ARDUBLOCKLY »​ ?

Dans ARDUBLOCKLY, chaque fonction est matérialisée par un bloc.

Une fonction peut réaliser plusieurs actions élémentaires.

Les blocs de fonctions s'assemblent comme des LEGO.

Il va donc être très facile de constituer le programme par un assemblage de blocs de fonctions.






Sur l'image ci-dessous, on peut voir les 4 blocs de fonction nécessaires au clignotement,
juste déposés mais non assemblés.


Le bloc «set digital pin #» se trouve dans le menu «Input/Output» ;
Le bloc «wait» se trouve dans le menu «Time» ;

Ci-dessous, ces mêmes blocs sont assemblés et enchâssés dans la boucle de répétition infinie «Arduino loop forever».
(Côté blocs, les commentaires ont été masqués, mais on les voit toujours dans la fenêtre du code source ARDUINO, à droite).

Le code source ARDUINO (fenêtre de droite) est écrit en langage C++.
Finalement ce sera une manière sympa d'apprendre les bases du langage C++, sans trop de douleur !

Remarque :

Pour obtenir un clignotement plus ou moins rapide, il suffit de changer les valeurs des temporisations dans les 2 blocs

Avec 500 / 500 on aura un clignotement plus rapide.

Avec 500 / 1000 on aura un clignotement dissymétrique.


Schéma de branchement en utilisant un breadboard (plaque d'essai)
ARDUBLOCKLY_num-103_(2020-02-28_18-22).p
La résistance en série avec la LED est indispensable.
On choisira une valeur entre 220 Ω et 3,3 kΩ.


Transférer le code C++ depuis ARDUBLOCKLY dans L'IDE ARDUINO
Sur l'image ci-dessus on voit une petite icône  en haut à droite de la fenêtre des blocs.
Un «clic» sur cette icône ouvre l'IDE de l'ARDUINO  c'est à dire l'environnement de programmation ARDUINO «en lignes de code» et affiche le texte du programme en langage C++.
C'est à partir de cet IDE que le programme sera compilé puis téléversé dans la carte ARDUINO.
Il semble que dans certains cas cette icône jaune refuse de fonctionner.
Il suffit alors de transférer le code du programme par copier/coller, depuis ARDUBLOCKLY vers L'IDE ARDUINO.
La petite video ci-dessous montre cette manip finalement très simple :

Flash périodique



Qu'y a-t-il de différent avec le précédent programme de clignotement d'une LED ?
Peu de choses :
  • on allume la LED ;
  • on attend très peu de temps ;
  • on éteint ;
  • on attend longtemps ;
  • on recommence indéfiniment.

L'assemblage de blocs est le même que dans l'article précédent.

Seules les valeurs de temps d'allumage et d'extinction ont été modifiées.

void setup() {

  pinMode(3, OUTPUT);

}



void loop() {

  // Déclarer que la LED est branchée sur la sortie n°3...

  // ... et allumer la LED (sortie=état "HAUT")

  digitalWrite(3, HIGH);

  // La LED reste allumée pendant 20 millisecondes.

  delay(20);

  // Eteindre la LED (sortie3 = état "BAS")

  digitalWrite(3, LOW);

  // LED éteinte pendant 3 secondes.

  delay(3000);



}


Intensité atténuée


Le programme de base est le même que celui du clignotant.
Pensez à régler la définition de la video sur « 720 p » pour une meilleure définition de l'image.

AMUSEZ-VOUS !

PWM et intensité variable
CLIGNOTANT AVEC EXTINCTIONS ET ALLUMAGES PROGRESSIFS
(Construction du programme pas à pas)


Dans le programme précédent «03-INTENSITÉ ATTÉNUÉE» le fonctionnement de la LED avec une intensité atténuée nécessitait 4 blocs.
Or il existe une fonction qui fait la même chose de façon plus élégante, avec un seul bloc :


Associée à une valeur numérique comprise entre 0 et 254, elle fournit sur la sortie PWM choisie un rapport cyclique compris entre 0 et 100% !


Ici, avec la valeur numérique «100», on obtiendra un rapport cyclique de 100/254 ≈ 39% ⇒ la LED s'éclairera avec 39% de l'intensité maximale.
Si à la place de cette valeur numérique fixe on utilise une valeur variable, on peut faire varier par programme la valeur de l'éclairement de la LED.

Pour faire varier automatiquement le fameux rapport cyclique depuis 0 jusqu'à 254 (par exemple) on va utiliser une boucle de comptage.

Mise en place de la boucle de comptage

Le microcontrôleur de l'ARDUINO est très rapide et dans ces conditions les boucles
«count with...do... by...» sont parcourues tellement vite qu'on n'a pas le temps de voir une quelconque progression du niveau de luminosité.
Il faut donc accorder du temps à chaque palier d'intensité en insérant une temporisation à l'intérieur de chacune des deux boucles de comptage.
C'est le rôle du bloc «wait» en ARDUBLOCKLY («delay» en langage C++ ).
Décodage du fonctionnement :
  • à chaque tour de la boucle de comptage, la fonction «set analog pin # 3» augmente la luminosité de la LED d'un cran de durée 5 millisecondes, pour partir d'un état «éteint» à un état «allumé au maximum» ;
  • quand le compteur « luminosite » ou «INTENSITE» – suivant notre choix de nom de variable – atteint la valeur «254», le programme sort de la boucle «count with... do... by...» ;
  • ... et la boucle reprend le comptage à partir du début.
Calcul de la durée du cycle de croissance de la luminosité :
nbr de paliers x durée de la temporisation
Pour 254 paliers de 20 millisecondes le cycle dure 5,08 secondes
Si on utilise une temporisation « wait » de 5 millisecondes, le cycle dure 1,27 secondes.
​Ça y est, le programme
est complet !
Que nenni !


Bien entendu, ceci ne suffit pas à obtenir le résultat recherché, à savoir un allumage progressif suivi d'une extinction progressive.
Que manque-t-il ?
La partie «extinction progressive» de la LED.
Duplication de la boucle de comptage
La deuxième boucle fait varier la valeur du compteur, donc de la variable «INTENSITE», de la valeur 254 (éclairé à fond) à la valeur 1 (éteint).

Premières variables
Un tel programme est opérationnel.
Cependant, quand on modifie les valeurs mini et maxi dans LES boucles de comptage, il faut faire attention que les deux maxima soient identiques et les deux minima aussi.
C'est ce que montre la video ci-dessus.
La video montre aussi la mise en place des deux variables qui vont résoudre ce problème avec élégance.
Grâce à ces deux variables on est sûr que lorsqu'on modifie dans le setup (Arduino run first) l'une ou l'autre des valeurs de luminosité, cette valeur sera prise en compte sans erreur dans les deux boucles de comptage, càd dans la totalité du programme.
Note :
Peu importe les noms qu'on attribue aux variables, du moment qu'ils sont explicites.
Une variable est un récipient qui contient une valeur, comme une bouteille contient de l'eau en quantité variable.
​Ça y est, c'est fini maintenant ?
​Quelle impatience !
Tant qu'on y est, on ajoute deux autres temporisations...

juste après chaque boucle «count with...do... by...» :
  • la première fixe la durée pendant laquelle la LED reste allumée à pleine intensité ;
  • la deuxième fixe la durée pendant laquelle la LED reste éteinte
... et aussi deux variables de plus...



Voici à quoi ressemble le programme une fois terminé.
Note :
Sur la copie d'écran ci-dessous, les noms des variables sont différents de ceux visibles dans les videos.
Ils sont un peu plus explicites, mais nous l'avons dit : peu importe le nom des variables, du moment que ce nom nous parle.


Je vous rassure : un tel programme, une fois compilé et téléversé, ne prend pas plus de place mémoire dans L'ARDUINO que la version sans les 6 variables supplémentaires.
Il n'y a qu'à l'écran, dans la présentation blocs ou C++, qu'il est plus... encombrant.

Il suffit maintenant, dans le setup du programme, de jouer avec les différentes valeurs des variables pour obtenir des effets variés d'éclairages de la LED.
Il est d'ailleurs plus rapide de modifier les valeurs directement dans le code C++ depuis L'IDE ARDUINO puisque de toutes façons c'est depuis L'IDE que le programme sera téléversé dans la carte ARDUINO.


... et puis va bien falloir vous y mettre, à la ligne de code,
non mais sans blague !


QUELQUES EXEMPLES EXTRÊMES...
Si on règle la durée des 2 paliers à «0», on obtient un clignotant comme celui de l'article «01-DEBUTER EN DOUCEUR», sans progressivité.
Avec le réglage ci-dessus, on obtient un flash dont la période est 1,6 secondes et avec allumage et extinctions progressifs rapides.
Avec INTENSITE_MINI = 50, la LED ne s'éteint pas complètement.


Le programme élaboré dans cet article possède donc une sorte d'universalité puisqu'il permet
d'obtenir toute une gamme d'effets en modifiant quelques paramètres.
On pourra utiliser ce programme pour :
  • clignoteur simple, plus ou moins rapide ;
  • feux de P.N. avec simulation de l'inertie thermique du filament des lampes ;
  • flash périodique ;
  • simple fluctuation d'intensité d'une LED pour un éclairage intérieur d'un bâtiment ;
Ça, c'est de la programmation intelligente et organisée :
  • pas besoin de chercher partout dans le programme les bons endroits pour modifier telle valeur de temporisation ou telle valeur de seuil d'intensité... ;
  • ⇒ toutes les variables sont déclarées dans un endroit unique, en tête du programme ;
  • ⇒ le nom des variables est explicite et facilite la compréhension du fonctionnement du programme.



PETIT TOPO SUR LES NOMS DE VARIABLES
ou
«Autant prendre tout de suite des bonnes habitudes»

Il est indispensable que les noms de variables que l'on créé soient explicites.
Un nom comme «INTENSITE» ne pose aucun problème.

Par contre, si on désire créer une variable pour la durée du palier d'allumage, il faut respecter quelques règles.

Le nom de la variable peut contenir :
  • des minuscules ;
  • des majuscules ;
  • des chiffres ;
  • le signe «_» (qui est la minuscule du «8» sur la plupart des claviers).
... mais PAS D'ESPACES.

Disons que l'on va se contenter de cela.

Sont interdits :
  • les signes «-», «+», «*», «/», «^», «=» qui seraient interprétés comme des opérateurs mathématiques ;
  • les signes «&», «|»,  «!» qui sont des opérateurs booléens ou compound ;
  • les signes «>», «<», «==», «%» qui seraient interprétés comme des opérateurs logiques ;
  • les caractères «{», «}», le point-virgule, «#», les parenthèses ( et ), qui sont utilisés pour structurer le code C++ ;
  • le signe «/» marque aussi les lignes de commentaires, en association avec «*» ou doublé «//» ;
  • le signe «\» qui est utilisé par le système ;
  • les lettres accentuées, qu'elles soient minuscules ou majuscules ;
  • les guillemets «, », ou " ;
  • l'apostrophe «'», les espaces ;

Donc, faisons simple : dans le cas de la variable durée du palier d'allumage, on aura droit à ;
  • dureedupalierdallumage ;
  • DureeDuPalierDallumage  (c'est mieux) ;
  • DUREEDUPALIERDALLUMAGE (... pas très facile à lire) ;
  • DUREEduPALIERdALLUMAGE (pourquoi pas) ;

... ou encore :
  • duree_du_palier_d_allumage ;

et ses variantes :
  • DUREE_PALIER_ALLUMAGE ;
  • Duree_Palier_Allumage ;
  • ...

... beaucoup plus faciles à lire.
L'utilisation du signe «_» comme séparateur de mots à la place de l'espace, est une convention universellement utilisée dans le monde de la programmation, quel que soit le langage.

En effet, «_» est un caractère qui existe dans tous les alphabets informatiques – y compris anglo-saxon – et qui n'est jamais employé comme opérateur ou caractère structurant.

Les lettres accentuées ne sont pas présentes dans l'alphabet anglo-saxon, seule langue utilisée dans les langages de programmation.

C'est ce qui explique qu'elles peuvent poser des problèmes si on les utilise dans les noms de variables.
Amusement avec un
servo-moteur


POUR COMMENCER EN DOUCEUR :
un petit programme tout simple qui fait «gigoter» le servomoteur entre 2 angles choisis.
Préambule
De nombreux modèles de servomoteurs peuvent être utilisés avec ce programme, sauf les servos digitaux.
Ci-dessous, un modèle peu coûteux (moins de 3,00 € sur le net) et qui rend de grands services en modélisme grâce à sa petite taille :


Le brochage est normalisé, mais la couleur des fils varie d'un fabricant à l'autre.
  • le «+» est rouge. Toujours ;
  • le «-» est souvent noir, jamais bleu, mais l'image ci-dessous prouve qu'il y a des cas particuliers ;
  • le fil pour le «signal» est souvent jaune ou orange... mais pas toujours (bleu sur le connecteur de droite, mais c'est une exception).


Ce petit préambule n'est destiné qu'à vous éviter des déboires au moment des branchements.

BRANCHEMENT DU SERVOMOTEUR SUR LA CARTE ARDUINO


Le fil «signal» jaune sera connecté à la broche «~9» de la carte ARDUINO UNO.
Les broches marquées «~x» sont les seules qui ont la possibilité de générer un signal PWM.


POUR COMMANDER FACILEMENT LE SERVO...


Pas besoin d'écrire nous-même un programme (compliqué) qui génère les impulsions de commande du servo.
Un bloc tout prêt le fait à notre place. Il se trouve dans la rubrique «Motors» :


Voyons cela avec une toute petite video...


LE PROGRAMME
Pas plus compliqué que de faire clignoter une LED !
D'ailleurs, les deux programmes se ressemblent étrangement :


  • positionner le palonnier à 45° ;
  • attendre ;
  • positionner le palonnier à 135° ;
  • attendre ;
  • ... et recommencer.
Plus simple, ce n'est pas possible !


Le CODE en C++

La fenêtre «Arduino Source Code» à droite ci-dessus retranscrit le code en langage C++.
On y retrouve les 4 lignes de code qui positionnent le servo à 45° puis à 135°, avec un temps d'attente après chaque mouvement.
Plus intéressant :
Le bloc
a automatiquement mis en place :
  • #include <Servo.h> la librairie qui gère la commande des servos en nous facilitant le paramétrage de l'angle en «°» (entre autre) ;
  • Servo myServo9; qui déclare le servomoteur en lui donnant un nom, de façon à pouvoir disposer de fonctions spécifiques à ce servo, telle que la fonction «myServo9.write(45) ; »
Remarque : si on avait connecté et utilisé des servos sur les sorties PWM 3,5,6,9,10 et 11 la librairie «Servo.h» aurait créé 6 instances pour les 6 servos :
  • Servo myServo3 ;
  • Servo myServo5 ;
  • Servo myServo6 ;
  • Servo myServo9 ;
  • Servo myServo10 ;
  • Servo myServo11 ;
... chacune de ses instances donnant par exemple accès au fonctions «myServo3.write(xx)», «myServo5.write(xx)»,... , «myServo11.write(xx)», sans qu'il soit nécessaire de programmer nous-même ces fonctions.
Merci «Servo.h» !
Merci surtout à son créateur.

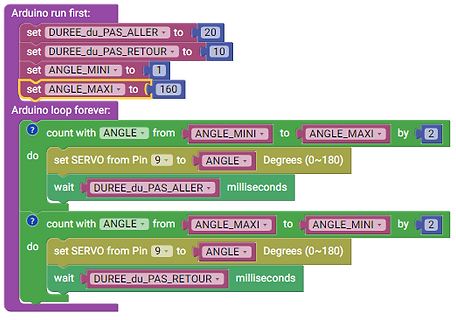

... et pour jouer un peu...

Oh, ce programme est si simple que les possibilités de paramétrages sont peu nombreuses :
  • la modification des 2 angles, en respectant la plage 0 - 180 °, modifie l'amplitude de déplacement ;
  • la modification des temporisations «wait...» changera la cadence du «gigotage».
Rien de bien extraordinaire.
Cependant, on a appris qu'un servo peut être positionné à un angle précis, et cela avec simplicité.

Servo et mouvement lent
En modélisme ferroviaire (entre autre) les les projets d'animations qui nécessitent des mouvements lents ne manquent pas :
  • commandes réalistes d'aiguillages ;
  • ouverture / fermetures de portes de bâtiments industriels ;
  • chute d'arbre ;
  • mouvements d'une grue ;
  • commande de passage à niveau ;
  • pilotage d'une caméra de surveillance (dans une gare cachée par exemple) ;
  • ...


RACCORDEMENT DU SERVO A LA CARTE ARDUINO
Identique à celui du chapitre précédent
Servo et mouvement lent


PREMIÈRE VERSION


Le débattement choisi est «1° à 175°» et retour.
La première boucle fait varier «ANGLE» de 1° à chaque tour de boucle, en partant de 1° pour atteindre 175°.

Pour obtenir un mouvement lent, on introduit une temporisation de 5 millisecondes avant de calculer la valeur d'angle suivante.

La deuxième boucle fonctionne de la même façon, mais de 175° vers 1°.

A droite, le code C++.

Note :

Le servo parcourt 176 pas dans chaque sens.
Chaque pas dure 5 ms.

⇒ le cycle «aller» dure 176 x 5 = 880ms, soit un peu moins d'une seconde. Le cycle de retour aussi.
Amusez-vous à modifier la valeur des deux temporisations et constatez les effets.

Si les deux temporisations sont différentes, les vitesses aller et retour seront différentes.

On peut aussi modifier la valeur du débattement.




DEUXIÈME PROGRAMME
Le défaut de ce premier programme est que, pour savoir où modifier les valeurs de débattement et de rapidité, il faut examiner tous les blocs et les comprendre.

La bonne idée consiste alors à créer des variables avec un libellé explicite, lesquelles qui seront déclarées en tête du code, blocs ou C++.


Cette fois, tous les paramètres sont regroupés au début.
Si par exemple on doit modifier «ANGLE_MINI» il suffit de le faire une seule fois dans l'instruction «set ANGLE_MINI to...», alors que la variable «ANGLE_MINI» est utilisée 2 fois.
Imaginez le bazar si le programme comporte plusieurs centaines de lignes (ne rigolez pas, cela arrive plus vite qu'on ne croit ! ) et qu'un même paramètre soit utilisé à dix endroits différents ⇒ comment être sûr de les corriger tous, sans en oublier, si on s'est contenté de les écrire sous forme de valeur chiffrée ?
Ben ! J'avais pas pensé à ça !

Servomoteur et contact
  • le contact met l'entrée de commande à la masse
    (0 volts = état «LOW»)
    ⇒ le servo se déplace rapidement vers sa position angulaire maximale ;
  • le contact est relâché
    ⇒ le servo revient rapidement à sa position d'origine.

Juste une petite video de 2 minutes...



Pensez à mettre la video en « 720p » pour une meilleure netteté.
(il n'est pas nécessaire de la mettre en mode « plein écran » ).

720p
Servo, mouvement lent et switch
  • le contact met l'entrée de commande à la masse (0 volts = état «LOW») ⇒ le servo se déplace lentement vers sa position angulaire maximale ;
  • le contact est relâché ⇒ le servo revient lentement à sa position d'origine.
On veut pouvoir paramétrer :
  • la vitesse de déplacement «aller» ;
  • la vitesse de déplacement «retour» ;
  • les consignes d'angle mini et maxi du servo.
RACCORDEMENT DU SERVO ET DU CONTACT
ARDUBLOCKLY_num-591_(2020-06-03_15-16).p
ARDUBLOCKLY_num-592_(2020-06-03_15-18).p

À gauche : le switch est relâché ⇒ le servo est en position initiale.
À droite, le switch est actionné ⇒ le servo est en position finale.

La broche «commande» du servo est connectée à la broche «~3».
Le contact est raccordé entre «Gnd» et la broche «5».
La résistance PULL UP est raccordée entre « +5V » et la broche «5».

Petite video de 11 minutes.


Pour finir, une petite simulation du résultat :


ENTRETOISE
Fonctions personnelles
  • La mise au point d'un petit programme pour commander les feux de carrefour est le prétexte  pour apprendre à créer des fonctions personnelles.
  • Ces fonctions personnelles sont parfois appelées «sous-programmes».

    Dans ARDUINO (Blockly ou ligne de code), elles sont tout simplement appelées «fonctions».
CYCLE D'ALLUMAGE DES FEUX
6 phases ; 2x3 LED ⇒ 6 sorties



PREMIÈRE VERSION

À gauche : le programme complet. À droite : le détail du début.
Bof !

Peut-on appeler cela «un programme» ?

C'est plutôt une liste de commissions : pain, beurre, chocolat...

Il fonctionne parfaitement bien, mais il est illisible.

En effet, aucune indication ne permet de savoir quelle LED est connectée sur quelle sortie.




DEUXIÈME VERSION
(Première fonction personnelle)


On obtiendrait des programmes bien plus élégants avec les fonctionnalités de CocoBLOCKLY ou de BLOCKLY@RDUINO.
Cependant ARDUBLOCKLY, malgré des capacités plus limitées que ses proches cousins, permet d'améliorer grandement le sketch de départ.

Dans cette deuxième version, on a une vraie vision de l'organisation des LED :

On a créé :
  • 6 variables représentent les 6 sorties. («ROUGE_NORD_SUD» etc.)
    Ces variables ne contiennent pas le numéro des sorties mais seulement leur état, «HIGH» ou «LOW» ;
  • 1 fonction personnelle «CMD_SORTIES» qui se charge d'actionner, pour chaque phase, les différentes sorties en fonction de l'état des 6 sorties ci-dessus.
Le corps du programme comporte 6 groupes de blocs représentent les 6 phases.
Chaque groupe comporte :
  • la déclaration de l'état de chacune des LED de sortie : « set ROUGE_NORD_SUD to HIGH » par exemple.
  • l'appel à la fonction personnelle qui commande les sorties ;
  • la temporisation qui donne la durée de la phase en cours.
Par comparaison avec la première version, la création de la fonction personnelle «CMD_SORTIES» offre plusieurs avantages :
  • la fonction personnelle, telle qu'elle est construite, permet instantanément de savoir sur quel numéro de sortie est connectée chaque LED des feux nord-sud et est-ouest ;
  • cette fonction est écrite une seule fois, mais elle est utilisée 6 fois ;
  • dans chaque groupe de blocs représentant une phase, les états attribués aux sorties sont faciles à établir, facile à relire et faciles à contrôler ;
  • si pour une raison pratique, on désire utiliser d'autres sorties que les sorties 2 à 7, il suffit uniquement de modifier les affectations dans cette seule fonction personnelle.
    Les numéros de sorties n'ont d'ailleurs pas besoin d'être consécutifs.
    Une série comme par exemple 2, 4, 5, 9, 11, 12 ne posera aucun problème.




TROISIÈME VERSION

Chacun des 6 groupes de blocs «état de chaque LED / appel à la fonction de commande des sorties / durée de la phase» est installé dans une fonction personnelle.

Chaque nouvelle fonction ainsi obtenue doit être renommée «PHASE_1» ... «PHASE_6».

Le corps du programme s'en trouve extrêmement simplifié puisqu'il ne comporte QUE l'appel à ces 6 fonctions personnelles :
  • dans «Arduino run first : », les déclatations des durées des 6 phases ;

  • dans «Arduino loop forever : », les appels aux 6 fonctions «PHASE_1» à «PHASE_6».

Ci-dessous, synoptique du programme complet. En résumé :
  • 6 fonctions personnelles établissant l'état des sorties pour chaque phase ;
  • 1 corps de programme qui ne contient que les appels à ces 6 fonctions ;
  • 1 fonction personnelle qui actionne les sorties.
Schéma des interactions :

Cette structuration est très pratique, aussi bien en BLOCKLY qu'en lignes de code C++ :
  • chaque bloc peut être documenté avec un commentaire ;
  • chaque fonction personnelle peut être «collapse», càd réduite, pour améliorer la visibilité et la conception (sauf le programme principal) ;
  • les fonctions qui sont au point et sur lesquelles on ne travaille plus peuvent être «poussées» plus loin sur l'écran de façon à dégager l'espace de travail ;
Il subsiste malgré tout un petit... défaut :

Dans chaque fonction «PHASE_n» on traite chaque fois toutes les 6 variables d'états des sorties.

Or seulement deux d'entre elles sont «HIGH» dans chaque fonction. Les autres sont toutes à «LOW».

En phase de mise au point, il faut donc lire tous les blocs d'une fonction «PHASE_n» pour vérifier lesquels sont «HIGH», càd quelles sorties sont allumées.





QUATRIÈME VERSION

Et si on se contentait de :
  • au début de chaque phase ⇒ éteindre toutes les sorties.
  • dans chaque fonction «PHASE_n», mettre à l'état «HIGH» seulement les deux sorties concernées ;
Pour cela, créer une nouvelle fonction personnelle dont le rôle est d'éteindre toutes les sorties
⇒ créée une fois, utilisée 6 fois.
L'ARDUINO est suffisamment rapide pour que cette extinction générale des LED en début de chaque phase passe inaperçue.


Voyons cela :
La nouvelle version du programme comporte :
  • 1 fonction «TOUT_ETEINDRE» ;
  • 1 fonction «CMD_SORTIES» ;
  • 6 fonctions «PHASE_n» ;
  • 1 programme principal

Chaque fonction personnelle «PHASE_n» devient beaucoup plus légère, plus facile à fabriquer, à relire et à comprendre.
Elle ne traite que les deux sorties concernées dans chaque phase.

Ci-dessous, le programme complet :

Pas mal, non ?


Ce n'est pas tout à fait fini !
CINQUIÈME VERSION


On peut remarquer que les phases 3 et 6 sont parfaitement identiques : les feux rouges des deux directions sont allumés ensemble pendant la même durée.
On peut donc se passer d'une des deux fonctions correspondantes et ne garder par exemple que la fonction «PHASE_3».
Cette fonction «PHASE_3» sera appelée 2 fois dans le programme.

À la rigueur, «PHASE_3» pourrait être renommée «PHASE_3_6», histoire d'éviter (plus tard, quand on aura oublié qu'on avait été astucieux et futé) de se poser la question angoissante :

«... mais où est passée la fonction PHASE_6 ? ».


Ça, c'est de la belle programmation !
Thats's all Folks !

Feux de P.N. américains
Deux feux qui s'allument et s'éteignent en opposition, avec simulation de l'inertie thermique du filament des lampes.

LE PROGRAMME


6 variables ; 2 boucles ; 2 calculs
  • INTENSITE_MAX permet de limiter par programme la luminosité maximale des LED ;
  • INTENSITE_MIN pourrait être utilisée pour empêcher l'extinction complète des LED ;
  • DUREE_PALIER règle le temps pendant lequel l'une ou l'autre LED reste éclairée avec l'intensité max ;
  • VITESSE_VARIATION : c'est le paramètre qui caractérise la lenteur de l'établissement de l'éclairage maximal du feu, et la rémanence à l'extinction.
    Attention : ici on a VITESSE_VARIATION = 5 avec INTENSITE_MAX = 30.
    Si par exemple on règle INTENSITE_MAX = 150 il faudra réduire VITESSE_VARIATION
    à «2» ou même «1».
  • INTENSITE_DROITE : contient la valeur analogique instantannée de la luminosité du feu de droite ;
  • INTENSITE_GAUCHE : contient la valeur analogique instantannée de la luminosité du feu de gauche ;
  • les LED sont connectée sur les sorties «3» et «5». Ce sont deux sorties qui acceptent d'être commandées en analogique, càd en PWM.


Une des boucle expliquée :


La luminosité des deux feux varie en même temps : pendant qu'un feu s'éteint progressivement, l'autre s'allume progressivement.
On n'aurait donc pas pu traiter indépendamment chaque feu dans une boucle indépendante.

C'est la raison pour laquelle «INTENSITE_GAUCHE» (l'intensité du feu de gauche) est calculée à partie de «INTENSITE_DROITE» (l'intensité du feu de droite) grâce à la formule :

INTENSITE_GAUCHE = INTENSITE_MAX – INTENSITE_DROITE

Cette formule est valable aussi pour la deuxième boucle qui traite la variation inverse des deux luminosités.

Pour télécharger les codes
ARDUBLOCKLY et C++
Thats's all Folks !

2 contacts ⇒ 1 action
Déclencher une action si et seulement si 2 contacts sont actifs en même temps ou, plus précisément, si deux entrées de l'ARDUINO sont mises à l'état «LOW» en même temps.


En termes choisis : «une action est déclenchée, si une double condition est vérifiée».

Ce petit programme est surtout le prétexte à étudier la façon de combiner 2 tests dans la même fonction «if».


LE PROGRAMME
  • la LED est connectée sur la pin n°2 ;
  • un premier switch est connecté sur la pin n°3 ;
  • un deuxième switch est connecté sur la pin n°4 ;

Dans cet exemple, «l'action» consiste à faire clignoter la LED sur la pin 2.

Cette action est matérialisée par la fonction personnelle BLINK_LED_2.

La double condition est assez simple à comprendre : la fonction if... do... else teste si la pin 3 ET (and) la pin 4 sont à l'état «LOW».




INPUT_PULLUP

A la fin de la page «MAISON VIVANTE 2» accessible ICI, sont expliqués les risques et le remèdes lorsqu'on utilise un contact comme capteur sur une entrée de l'ARDUINO.

ARDUBLOCKLY ne possède pas de bloc permettant de déclarer une entrée avec le paramètre «PULLUP».

Une astuce permet malgré tout d'actionner cette résistance PULLUP :
  • créer une variable factice, peu importe son nom ( «INITIAL» par exemple) ;
  • attribuer à cette variable la valeur Read digital pin 3 and Read digital pin 4. ;
  • placer ce groupe de blocs dans Arduino run first ;
  • ajouter tout de suite après les deux blocs Set digital pin 3 to HIGH ; et Set digital pin 4 to HIGH ;
Ceci n'a qu'un seul but : forcer ARDUBLOCKLY à générer le code source dans l'ordre ci-dessous :
  • l'instruction INITIAL = digitalRead(3) && digitalRead(4) ; dans « Arduino run first » sert à déclarer les pin 3 et pin 4 en entrées donc à générer les instructions déclaratives suivantes :
    pinMode(3, INPUT); et  pinMode(4, INPUT);

    ⇒ c'est précisément l'usage qu'on a prévu pour les pin 3 et 4.

  • avec les 2 instructions digitalWrite(3, HIGH); et  digitalWrite(3, HIGH); on force volontairement pin 3 et pin 4 à l'état « HIGH » en tant que sorties.
    O
    n active ainsi les résistances «PULLUP» internes des pins 3 et 4 de L'ARDUINO ;

Or ces deux déclarations sont automatiquement placées dans le code C++ APRÈS les 2 instructions
pinMode(3, INPUT); et  pinMode(4, INPUT);
... et en conséquence ne génèrent pas d'instructions
pinMode(3, OUTPUT); et  pinMode(4, OUTPUT);
Cela semble un peu compliqué, mais avec ARDUBLOCKLY ce groupe de blocs (donc d'instructions C++) est le seul moyen d'activer les résistances PULLUP des entrées, en l'absence d'un bloc supplémentaire de fonction permettant ce paramétrage.

À ma connaissance, seul BLOCKLYDUINO de Greich dispose d'un tel bloc.
Sinon il faut câbler physiquement les résistances PULL UP (10 k).
Ci-dessous, les deux câblages :
  • à gauche, câblage pour PULL UP par programme (comme décrit ci-dessus) ;
  • à droite, résistances PULL UP physiquement câblées.
ARDUBLOCKLY_num-590_(2020-06-03_15-12).p
ARDUBLOCKLY_num-589_(2020-06-03_15-11).p

Boucle « repeat... »
La petite application ci-dessous, «Feux de pénétration», est le prétexte à l'apprentissage des boucles de programmation.


ARDUBLOCKLY propose 3 types de boucles :

«repeat 10 times» est redondante avec la boucle «count with...».

Cependant, dans des cas très simples comme celui-ci, elle est plus légère et plus simple à utiliser.



OBJECTIF

Simuler le fonctionnement des feux de pénétration des véhicules de police (par exemple) en utilisant une boucle de répétition :
  • x4 flashs rapides sur le feu de droite ;
  • x4 flashs rapides sur le feu de gauche ;
... les deux séries de flashs étant séparées par un temps d'attente.




CÂBLAGE

Le feu de droite est connecté à la pin 3.
Le feu de gauche est connecté à la pin 4.
ARDUBLOCKLY_num-572_(2020-06-03_10-40).p
La petite video ci-dessous montre une simulation du fonctionnement des feux.
Le simulateur n'a pas la rapidité de réaction de l'ARDUINO.
Pour cette raison, l'intervalle entre les éclats et l'intervalle entre les salves des 4 éclats ont été artificiellement rallongés respectivement à 200 ms et 500 ms, au lieu de 50 et 300 ms de façon à visualiser correctement les séquences.
Un ralenti, en quelque sorte...

ÉLABORATION DU PROGRAMME

On pourrait faire comme ceci : pour chaque feux, écrire 4 fois la succession de 4 blocs comme ceux-ci  >>>
... et obtenir ceci : ▼
Oui, bon, ça va !


... ou alors demander au programme qu'il le fasse pour nous grâce à la boucle
repeat 4 times.
... et ensuite on duplique la boucle repeat 4 times.

On ajoute les temps d'attente de 300 millisecondes après chacune des deux boucles repeat.

On inclut cet ensemble dans la fonction :
Arduino loop forever

⇒ le programme est complet.

Il ne reste plus qu'à le téléverser dans la carte ARDUINO pour admirer le résultat.

On n'aurait pas pu
faire... plus élégant ?

OOOOKAAAYYY !
On y va...
ÉCRITURES ALTERNATIVES

  • la variable NB_FLASH contient le nombre d'éclats de flash par salve ;
  • la variable INTERVALLE indique le temps d'attente entre salves ;
  • ECART_ECLATS détermine avec quelle rapidité les éclats d'une salve se succèdent.
Il est ainsi beaucoup plus facile de paramétrer le fonctionnement des feux de pénétration, parce tout changement se fait dans ces trois variables déclarées dans Arduino run first, et uniquement là.

La partie déclarative des variables est inchangée.

Le programme, lui, ne contient que 2 lignes.
Elles appellent 2 fonctions personnelles (ou sous-programmes).

La première de ces fonctions traite complètement le feu de droite.
La deuxième s'occupe du feu de gauche.

Certes, on n'a rien gagné en terme de taille du programme (ni sous forme «blocs», ni sous forme «code C++» ).
Par contre, la lisibilité est nettement meilleure :
  • le cœur du programme est simple ;
  • chaque fonction personnelle est claire et simple.
... et pour finir, une video « non stop »
de l'élaboration de ce programme

« Maison vivante »
Éclairer 1 à 4 pièces d'un bâtiment de façon aléatoire en utilisant la fonction «random» .
Utilisation de la fonction «random integer».

BRANCHEMENT et SIMULATION
Tel qu'il est représenté ci-dessous, le branchement convient pour 1 à 4 pièces.
La simulation utilise des créneaux horaires de 1 seconde.
ARDUBLOCKLY_num-580_(2020-06-03_11-38).p

SOLUTION POUR DÉBUTANT
La solution en video​
Pensez à régler la résolution en 720p à partir des paramètres : engrenage en bas à droite.
Il arrive parfois que la définition 1080p ne fonctionne pas bien.
Le gain en qualité est modeste, donc 720p convient très bien.
Il n'est pas nécessaire de passer en mode plein écran.
Il est même recommandé de ne pas le faire.

La solution en image pour éclairer 2 pièces
Voici comment se présente le programme terminé :
MAISON_VIVANTE_num-850_(2020-07-20_16-49

Le corps du programme :
Il appelle successivement les deux fonctions personnelles qui traitent l'éclairage des deux pièces puis attend pendant «une heure fictive».
(Pendant la période de mise au point, la valeur de l'«heure fictive» est fixée à 1000 millisecondes).
Les fonctions personnelles :
Chacune d'entre elles calcule l'état allumé ou éteint de la pièce :
  • «1» : la variable «PIECE_1» reçoit la valeur «0» ou «1» de façon aléatoire grâce à la fonction
    «random integer from 0 to 1» ;
  • «2» : si la variable «PIECE_1» vaut «1», alors la sortie «3» devient «HIGH» donc la pièce s'éclaire.
    Sinon la sortie «3» devient «LOW» et la pièce s'éteint.

Même chose pour la «PIECE_2» et la sortie «4».
La solution pour éclairer 4 pièces
MAISON_VIVANTE_num-848_(2020-07-20_16-35

  • créer 2 autres fonctions personnelles, «troisieme_piece» et «quatrieme_piece», grâce à «duplicate» ;
  • créer et renommer deux autres variables : «PIECE_3» et «PIECE_4» ;
  • changer le nom des variables dans les fonctions de test «if...» ;
  • changer le numéros des sorties :
    Dans l'exemple : sortie «5» pour «PIECE_3» et sortie «6» pour «PIECE_4».
  • dans le corps du programme, ajouter l'appel aux deux nouvelles fonctions personnelles.
La solution pour éclairer 6 pièces
MAISON_VIVANTE_num-849_(2020-07-20_16-38

Évident !​
  • 2 nouvelles fonctions personnelles ;
  • 2 nouvelles variables ;
  • 2 nouvelles sorties utilisées sur l'ARDUINO ;
  • 2 nouvelles lignes dans le corps du programme pour appeler les fonctions personnelles.
⇒ on peut donc très facilement étendre le nombre de pièces à traiter.
La limite, c'est le nombre de sorties disponibles sur la carte ARDUINO.
Remarque​
Les fonctions personnelles sont exécutées successivement.
⇒ le résultat de la fonction «random...» de l'une d'elles n'influe donc absolument pas sur le résultat renvoyé par les fonctions «random...» des autres.
⇒ on peut alors éviter d'avoir la série de variables «PIECE_1», «PIECE_2», etc., et les remplacer par une seule variable : «ECLAIRAGE» (par exemple).

Voici ce que devient le programme :​​
MAISON_VIVANTE_num-851_(2020-07-20_18-07

La duplication des fonctions personnelles est facilitée : seul le numéro de la sortie est à modifier.

Voilà, c'est fini !

Ben, moi, j'aimerais bien améliorer un peu...

CLARIFIER LA LECTURE
Juste pour s'amuser un peu.


Si au lieu de «HIGH» et «LOW» on lisait «ALLUMEE» ou  «ETEINTE» ?

Aussitôt dit, aussitôt fait :
  • créer 2 variables «ALLUMEE» et «ETEINTE» ;
  • attribuer la valeur «HIGH» à «ALLUMEE» et «LOW» à «ETEINTE» ;
  • dans les fonctions personnelles, remplacer «HIGH» par «ALLUMEE» et «LOW» par «ETEINTE».
MAISON_VIVANTE_num-852_(2020-07-20_18-21

Pas mal, non ?

SOLUTION POUR MATHEUX
On part de la constatation que ALLUMEE = HIGH = «1» et ETEINTE = LOW = «0».
En effet, :
  • «HIGH» est une façon officielle d'exprimer la valeur logique «1» ;
  • «ALLUMEE» n'est qu'une façon personnelle de remplacer «HIGH» dans le programme pour le clarifier.

Dans cette application, la fonction «random...» renvoie la valeur «0» ou «1».
Or «0» ou «1» sont précisément les deux états possibles de la sortie «digital pin # 3».
«ECLAIRAGE» est une variable à laquelle on attribue la valeur «0» ou «1» et qui sert d'intermédiaire de calcul dans la fonction «if...».
On peut donc se passer de la fonction de test «if...» et affecter directement la variable «ECLAIRAGE» à la sortie «digital pin # 3».
Et si on se passait aussi de la variable intermédiaire «ECLAIRAGE» ?
Il suffit de greffer le générateur de nombres aléatoires directement sur la commande de la sortie n°3, la sortie prendra bien les valeurs «0» ou «1».
Pas tout à fait : la fonction «random...» refuse de s'accrocher à la fonction «set digital pin...».
Pourquoi ?
Tout simplement parce que, la fonction «random» n'est pas destinée à générer un niveau logique «0» ou «1», «HIGH» ou «LOW», mais un nombre.
Eh oui : il y a une différence fondamentale entre les nombres «0» et «1» d'une part, et les niveaux logiques (booléens) «0» et «1» d'autre part.
Il faut donc transformer en niveau logique le nombre généré par la fonction «random».
Pour cela on utilise la fonction «... as Character» qui se trouve dans la catégorie «Variables».
Dans la liste déroulante on choisit «Boolean» qui transformera le résultat de la fonction «random...» en un niveau logique «1» ou «0».
Note :
Précédemment on n'avait pas besoin d'utiliser «Boolean» parce que la fonction «Set ECLAIRAGE = ... » le faisait naturellement.
◄◄◄ finalement on obtient ceci.

En fait, à ce stade, on se demande à quoi sert une fonction personnelle qui ne contient qu'un seul groupe de fonctions ?
On supprime donc toutes les fonctions personnelles et on regroupe tous les traitements directement dans le corps du programme.
Ouahouhh​ !
Ça c'est champion !

On a conservé la variable «HEURE_FICTIVE» qui nous permet d'ajuster la durée du cycle de traitement en fonction des besoins.
Pour ajouter une pièce il suffit de dupliquer un groupe quelconque et de le glisser à la suite des autres.
On change le numéro de la sortie et c'est tout.
Plus simple, on ne peut pas.
Plus clair, on ne peut pas.
Remarque​
Pour le fun, essayez de modifier les bornes de la fonction «random...».
Par exemple, pour la sortie n°3, au lieu des bornes «0» et «1», choisissez «0» et «5».
⇒ le fonctionnement reste le même : «5» est considéré comme étant un «booléen non zéro», donc «1».
Avec  une petite différence de fonctionnement tout de même : statistiquement chaque nombre de 1 à 5 sort aussi souvent que le «0» :
⇒ à eux tous, les nombres de 1 à 5 sortent donc 5 fois plus souvent que le «0» ;
⇒ statistiquement la sortie n° 3 est allumée 5 fois plus longtemps qu'elle n'est éteinte.
Cette propriété peut être mise (doit être mise) à profit pour agir sur les durées relatives d'allumage et d'extinction de chaque pièce.

UNE SEULE PIÈCE À LA FOIS​
Il ne vous a pas échappé qu'avec le programme ci-dessus il arrive très souvent – pour ne pas dire de façon systématique – que plusieurs pièces s'éclairent ou s'éteignent en même temps.
Dans la réalité il est assez rare que cela arrive.
C'est même théoriquement impossible s'il s'agit de pièces ou de locaux indépendants.
Alors que faire ?
On fait suivre le traitement de chaque sortie par une temporisation.
Ici on ré-utilise la temporisation «HEURE_FICTIVE».
Le programme précédent traite toutes les pièces à chaque «HEURE_FICTIVE».
Le nouveau programme traite une pièce différente à chaque «HEURE_FICTIVE».
⇒ le fonctionnement est beaucoup plus réaliste et le programme est toujours aussi simple.
◄◄◄ une configuration définitive ressemblera à ceci.
En mode «mise au point» la durée de «HEURE_FICTIVE» est ramenée à 200 ms.
En mode réel, «HEURE_FICTIVE» prendra des valeurs comprises entre 10 000 et 64 000.
Note :
Il faut avoir présent à l'esprit que :
  • un changement peut intervenir à chaque «HEURE_FICTIVE» ;
  • il peut s'écouler plusieurs «HEURES_FICTIVE» sans qu'aucun changement ne survienne.

C'est la glorieuse incertitude du hasard (random).

Moniteur série
Premier contact
PRÉAMBULE

L'IDE de l'ARDUINO permet d'afficher un moniteur série.

Un moniteur série ça sert à quoi ?

La communication série permet d'établir une liaison entre le PC et la carte ARDUINO.

Très utile pour avoir un retour de données et ainsi permettre de déboguer les dysfonctionnements de nos programmes par des affichages séquencés des données.


L'icône d'activation du moniteur série est située en haut à droite de l'écran de l'IDE :



PETIT PROGRAMME D'ESSAI


Ce petit programme utilise la liaison série
pour afficher l'état ouvert ou fermé d'un contact.

  • Setup serial sert à initialiser la liaison série, en fixant la vitesse à 9600 bauds ;

  • set digital pin #7 to HIGH sert à activer la résistance PULLUP interne pour la pin n°7 ;

  • la fonction «ACTION» est appelé uniquement lorsque l'entrée n°7 est mise à zéro ;

  • serial print "Contact fermé" :
    Si on met l'entrée n°7 à zéro, le moniteur – qu'on aura préalablement activé – affichera le message «Contact fermé», suivi d'un retour à la ligne en vue du prochain affichage.


  • le programme attend 1 seconde avant d'effectuer un nouveau test ;

  • tant que l'entrée n°7 n'est pas mise à zéro, le moniteur série n'affiche rien.



UN PEU PLUS SÉRIEUX (... et même beaucoup plus sérieux) :
AFFICHER LA DURÉE D'APPUI SUR UN CONTACT



En vue d'écrire un programme qui effectuera des actions conditionnées à la durée d'appui sur un contact, on créé un petit programme préparatoire.

Grâce à ce programme nous allons apprendre :
  • l'utilisation de la fonction current elapsed Time (l'horloge interne de l'ARDUINO) ;
  • la boucle while... (test) ;
  • la déclaration d'une variable avec le type nombre entier long ;
  • l'affichage sur le moniteur série des résultats sous forme structurée.

Tout ça !
Ben, dis donc...


LE PROGRAMME COMPLET (pour attaquer directement dans le dur...)


Meuhh non !
... ET SON ANALYSE DÉTAILLÉE

La boucle while... (tant que...)

Cette première boucle «tourne» et mémorise le temps courant current elapsed Time, qui est l'heure interne de l'ARDUINO (compté à partir de la mise sous tension de l'ARDUINO).

TIME_START stocke donc l'heure courante.

À l'instant où l'entrée n°7 est mise à zéro («LOW»), on sort de la boucle
 l'heure de départ est alors figée dans TIME_START.

Tant que l'entrée n° 7 est maintenue à l'état «LOW», la boucle tourne et stocke l'heure courante dans la variable TIME_STOP.

Dès que l'entrée n°7 retourne à l'état «HIGH» on quitte la boucle et l'heure de fin est figée dans TIME_STOP.

Fonction MESURE_IMPULSION

Cette fonction personnelle est l'assemblage de trois entités :
  • la boucle while qui enregistre l'heure à laquelle l'entrée n°7 passe à l'état «LOW» ;
  • la boucle while qui enregistre l'heure à laquelle l'entrée n°7 repasse à l'état «HIGH» ;
  • le calcul de la durée de l'impulsion par différence de l'heure de fin et de l'heure de début.

Affichage sur le moniteur série

Setup serial initialise la liaison série avec le PC.
Fonction AFFICHAGE_1

Elle comprend 3 lignes :
  • la première écrira le mot «Durée = » ;
  • la seconde écrira la valeur de la durée d'impulsion, càd la valeur contenue dans la variable «DUREE» ;
  • la troisième écrira « millisecondes».
... tout cela sur une seule ligne.

En effet, seule la troisième ligne impose un retour ligne
«add new line».

Remarque : le message «Durée = » est suivi d'un espace, et « millisecondes» est précédé d'un espace, de façon à éviter que les trois affichages soient collées ensemble.

Le corps du programme

Arduino run first contient la déclaration de la variable «DUREE».

(Voir la note ci-dessous).

Le corps du programme est ultra-simple.

Il ne contient QUE les appels aux deux fonctions personnelles.
Note :
La variable «DUREE» est déclarée comme un nombre «Large Number», càd un entier long, appelé unsigned long dans le langage C++.

Dans le cas présent, il est absolument indispensable de déclarer la variable «DUREE» avec le type «Large Number».

En effet, current elapsed Time est stockée sur 32 bits, ce qui permet de compter de
0 à 4 294 967 294 millisecondes ou, pour simplifier, (2^32 – 1) millisecondes.

... ce qui correspond à environ 50 jours !
Ci-contre l'affichage obtenu sur le moniteur série.


On constate que ce petit programme préparatoire mesure avec précision les durées d'appui sur le contact connecté à la broche n°7.

La fonction «MESURE_IMPULSION» ainsi constituée pourra être utilisée dans un autre programme, si on a besoin de déclencher l'une ou l'autre action en fonction d'une durée d'impulsion.
That's all Folk's !
... for real.





© 2020 par Hubert SPERI – Créé avec Wix.com


Ce site ne contient aucun fichier avec des données personnelles et ne stocke aucune donnée personnelle lorsqu'on se connecte.

This site was designed with the
.com
website builder. Create your website today.
Start Now
